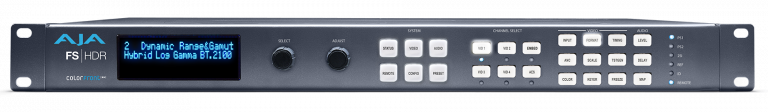

Конвертер AJA FS-HDR

FS-HDR, 1RU, универсальный конвертер/синхронизатор размерностью 1 Rack Unit, был разработан специально для работы с HDR (High Dynamic Range) и WCG (Wide Color Gamut)-контентом в вещательных средах, OTT (Over-the-top content) вещание на мобильные устройства или донглы для ТВ, пост-производстве и на Live эвентах, а также в AV-средах. То есть везде, где важны такие параметры как минимальная задержка при работе с сигналом, а также максимальная точность цветопередачи для рабочих процессов в разрешених 4K / UltraHD и 2K / HD. Обработка HDR / WCG FS-HDR происходит по собственным алгоритмам обработки видеоизображения на базе движка Colorfront Engine.
FS-HDR может работать и в 1-канальном режиме, осуществлять понижающее преобразование, кросс-конвертирование в разрешениях 4K / UltraHD / 2K / HD HDR. Доступно преобразование и синхронизирование кадров и в 4-канальном режиме, пользователи смогут работать с 4мя независимыми каналами в 2K / HD и осуществлять преобразование в HDR.

Функции HDR-конвертера


Цветопредставление HDR — по своему качеству приближает цифровое изображение по уровню контрастности и цветности к человеческому восприятию действительности (HVS). Именно поэтому AJA FS-HDR спроектирован таким образом, что бы максимально быстро преобразовывать SDR в HDR, HDR в SDR и HDR в HDR, в реальном времени. Преобразование SDR в HDR и обратно происходит без потери качества, что также выгодно отличает AJA FS-HDR.
Работа с HDR-сигналом:

Преобразование из одного стандарта HDR в другой HDR-стандарт.
Преобразование из HDR-стандарта в SDR.
Преобразование из SDR-стандарта в HDR.
Работа с WCG-сигналом:

Преобразование и поддержка стандатов BT.709 and BT.2020
UP/Down-преобразование:

Конвертирование источника из HD SDR BT.709 в UHD HDR BT.2020
Конвертирование источника из UHD HDR BT.2020 в HD SDR BT.709


Подробнее о Colorfront Engine
Гарант достижения максимально точной свето/цветопередачи.

Возможности HDR / WCG от FS-HDR позволяют использовать алгоритмы обработки видео и цветового пространства в Colorfront Engine, специально лицензированные AJA.

Colorfront Engine обеспечивает расширенную поддержку HDR и WCG от FS-HDR и позволяет обрабатывать в реальном времени один канал 4K / UltraHD / 2K / HD, включая понижающее преобразование в HD HDR или до четырех каналов в разрешениях 2K / HD одновременно. FS-HDR также позволяет преобразовывать популярные форматы камер в пространство HDR, а также преобразовывать их в BT.2020 / BT.709 по мере необходимости, что является критичным для распространенного цветопредставления HDR и SDR в вещательных и OTT рабочих процессах.
Преобразование Camera LOG в реальном времени
FS-HDR может принимать входящие изображения от профессиональных камер и конвертировать LOG в реальном времени с разрешениями 4K/UltraHD или 2K/HD и выводить как HDR, так и SDR. Это значительно упрощает рабочий процесс, на площадках, где используются камеры различных производителей. AJA FS-HDR обеспечивает унифицированный рабочий процесс ввода для HDR или SDR-совместимых коммутаторов и многое другое. Кроме того, FS-HDR предоставляет возможность конвертировать в Sony S-Gamut / S-Log3 на выходе.

Список поддерживаемых LOG-камер:

Sony S-Gamut3/S-Log3
ARRI LogC Wide Gamut
Panasonic Vlog
Red Log3G10 Wide Gamut
Canon Log2
Canon Log 3


Входы: Dynamic
Range/Color Gamut
SDR BT.709 100 Nits
PQ BT.2020 1000 Nits
PQ P3D65 1000 Nits
Hybrid Log Gamma BT.2100
Sony S-Gamut3/S-Log3
ARRI Log C Wide Gamut
Panasonic V-Log
RED Log3G10 Wide Gamut
Canon Log 2
Canon Log 3
Выходы: Dynamic Range/Color Gamut
SDR BT.709 100 Nits
PQ BT.2020 1000 Nits
Hybrid Log Gamma BT.2100
Sony S-Gamut3/S-Log3


FS-HDR-Рабочий процесс с HDR для разрешений UltraHD и HD
FS-HDR расширяет границы возможностей. И позволяет с легкостью интегрировать технологию HDR в ваш рабочий процесс.

Конвертирование из сырого HDR-стандарта в вещательный HDR-стандарт.
Конвертирование из OETF в «сырой» HDR-стандарт.
Конвертирование из HDR-стандарта в SDR для вещания, или мониторинга.
Конвертирование из SDR выдаваемого камерой в «домашний» HDR-стандарт.
Конвертирование из SDR-сигнала в HDR для импортирования в HDR программы.
Конвертирование из HD стандарта SDR BT.709 в разрешение UHD и стандарт HDR BT.2020
Конвертирование из UHD HDR BT.2020-источника в HD SDR BT.709
Конвертирование приходящих LOG с камер на площадке в единый Sony S-Gamut3/S-Log3


Одноканальный режим
Пуленепробиваемая надежность. Невероятная скорость преобразования 4K / HD.

4K / UltraHD становится следующим стандартом. AJA также не стоят на месте и устройство FS-HDR обеспечит пользователям доступ к большому количеству цифровых видеовходов, включая Quad 1.5G, Dual 3G, Quad 3G через 3G-SDI и 12Gb / 6Gb. Дополнительно 12G -SDI BNC и 12G-SDI LC Fiber SFP.

При работе в одноканальном режиме FS-HDR преобразует ваш HD или SD-контент до 4K / UltraHD-разрешения и обратно, с огромным набором аудиоканалов через входы/выходы типа: Fiber,
3G-SDI, AES и MADI. И предоставит доступ к невероятной матрице звуковых возможностей 272×208.

В одноканальном режиме при работе с HDR пользователи смогут осуществлять up/down/cross-конвертирование.



Четырехканальный режим
Подробнее о четырхканальном режиме работы

В четырехканальном режиме FS-HDR обеспечивает невероятно быстрое преобразование с 4 каналами одновременно. Транскодирование HDR в четырехканальном режиме возможно с разрешениями 2K / HD и SD. Мощная обработка преобразования также позволяет масштабировать область интереса (ROI), осуществлять коррекцию цвета, контроль proс amp, адаптивный деинтерлейсинг движения и многое другое.

В четырехканальном режиме вы также можете подключить один источник HD и обрабатывать четыре отдельных выхода, каждый выход независимо может производить проссчет в HDR / SDR.

Работа в многоканальном режиме, компактность, энергоэффективность. Вот то, что делает AJA FS-HDR передовым устройством.

Ключевые функции FS-HDR
Преобразование HDR-HDR, SDR-HDR и HDR-SDR в расширеном цветовом диапазоне Gamut.
Поддержка двух режимов:
Одноканальный режим для синхронизации 4K / UltraHD или 2K / HD кадров, включая преобразование HDR.
Обработка сигнала в разрешениях 4K / UltraHD / 2K / HD / SD up, down, cross-конвертация.
Полный диапазон вариантов ввода/вывода для 4K/UltraHD: Quad 1.5G; Dual 3G; и Quad 3G, 6G и 12G в диапазоне SDI, дополнительно возможно использование оптоволокна.
Поддержка SMPTE 2SI I/O и совместимость с устройствами 4K / UltraHD
Четырехканальный режим при работе с 2K/HD/SD-разрешениями в HDR качестве.
2K/HD/SD up, down, cross-преобразование
SD/SD aspect ratio-преобразование
HD/HD cross-проеобразование (720p/1080i)
Поддержка растровой графики в разрешении 4K/UltraHD/2K/HD, квадранты и преобразование 2SI, поддержка P, PsF и чересстрочной развертки.
Компактный размер 1RU, и экономичность делают AJA FS-HDR идеальным решением для встраивания в ПТС.
Аудио Вход/Выход с поддержкой матрицы 272×208; Поддержка гибкого диапазона аудиопотоков от дискретного AES до MADI и эмбедированного аудио по SDI, причем каждый аудиовход предлагает преобразование частоты выборки.
Простая работа, переработанная структура меню и быстрый доступ к функциям с помощью кнопок на передней панели, а также веб-интерфейс, обеспечивающий управление через локальную сеть или через Интернет.




HDMI Выход и взаимодействие с Hi5-4K-Plus
Преобазование 4K/UltraHD из 3G-SDI в HDMI 2.0

FS-HDR включает в себя HDMI-выход для HD-мониторинга HDR-сигнала. Для прекрасных полноэкранных дисплеев HDMI 2.0 для UltraHD, подключите FS-HDR к Hi5-4K-Plus.

Hi5-4K-Plus AJA поддерживает HFR до 60p для разрешения 4K/UltraHD SDI для преобразования HDMI 2.0. Hi5-4K-Plus также может генерировать метаданные HDR в соответствии с HDMI v2.0a / CTA-861-G. Hi5-4K-Plus обеспечивает простое подключение для мониторинга с помощью профессиональных 4K-устройств, таких как FS-HDR, с использованием Quad 3G-SDI, Quad 1.5G-SDI или Dual 3G-SDI выходов на новые дисплеи с входами HDMI 2.0 для экономичных мониторинг для 4: 2: 2/4: 4: 4 60p профессиональных рабочих процессов.



Up, Down, Cross-преобразование
Moving to 4K is never an instant change. Legacy signals and archival material need to be integrated into the 4K environment while 4K sources need to be down-converted for current 2K/HD pipelines.

Utilizing AJA’s remarkable conversion algorithms, FS-HDR supports up, down, cross-conversion from SD, HD or 2K over 12G/6G/3G-SDI video to 4K or UltraHD video and back. Both Quadrant (Square Division) and 2SI (Two Sample Interleave) output formats are supported.

AJA’s powerful hardware conversion technology ensures the highest image quality for your productions. Key conversion features include:

4K/UltraHD/2K/HD/SD up, down-преобразование
SD/SD aspect ratio-преобразование
HD/HD cross-проеобразование (720p/1080i)
Весь процессинг происходит в 10-бит.

Удаленная настройка и контроль
FS-HDR готов к работе в сети и поддерживает мониторинг SNMP и дистанционное-вэб управление. Машины могут быть подключены к любой сети Ethernet через встроенный порт Ethernet 10/100/1000MB, позволяя управлять и конфигурировать несколько блоков FS из любого веб-браузера на подключенном компьютере. Конфигурации могут быть сохранены и применены к нескольким устройствам, обеспечивая согласованность и быструю настройку при больших инсталляциях.

FS-HDR отличается интуитивно понятным интерфейсом позволяющим максимально легко и быстро осуществить настройку.




Невероятное количество цифровых входов/выходов
Видео и аудио среды диктуют определенные требования к подключениям и пропускной способности, необходимой для решения поставленных задач.

FS-HDR использует стандартный BNC, а также дополнительные входы и выходы SFP для легкого интегрирования в различные рабочие процессы и средства с поддержкой входов SDI вплоть до 12G.

FS-HDR имеет входы/выходы Coax и Fiber * для приема сигналов SDI с разрешением 4K/UltraHD/2K/HD/SD в одноканальном режиме. В четырехканальном режиме входы 2K/HD/SD могут быть направлены одновременно на несколько источников без необходимости какого-либо внешнего распределения сигнала.

Циклический Reference-вход позволяет FS-HDR устанавливать максимально стойкое соединение;

Цифровое аудио может быть выведено и встроено между SDI, MADI и AES для невероятного множества возможностей маршрутизации.

* Входы и выходы SFP приобретаются отдельно.

12G/6G HD-BNC and
Fiber SFP Options
FS-HDR's SFP options include both 12G/6G-SDI HD-BNC and Fiber I/O options, allowing great SDI flexibility and fiber cable runs of up to 10 kilometers to be connected directly to the FS-HDR without the need for separate fiber to SDI conversion.

Опциональные 12G/6G-SDI SFPs:

HDBNC-2TX-12G: 12G/6G-SDI Dual Coax HD-BNC Transmitter
HDBNC-2RX-12G: 12G/6G-SDI Dual Coax HD-BNC Receiver
FIBERLC-2TX-12G: 12G/6G-SDI Dual Fiber LC Transmitter Single Mode
FIBERLC-2RX-12G: 12G/6G-SDI Dual Fiber LC Receiver Single Mode

Поддерживаемые Single and Dual Channel Fiber:

Single Channel LC connector modules
Single Channel SC connector modules
Dual Channel LC connector modules

Возможные CWDM опции:

Выбирайте из multiple SFP с CWDM, для обеспечения расширенного мультиплексирования сигналов по одному оптоволоконному соединению.

Dual TX 1271/1291
Dual TX 1311/1331
Dual TX 1351/1371
Dual TX 1391/1411
Dual TX 1431/1451
Dual TX 1471/1491
Dual TX 1511/1531
Dual TX 1551/1571
Dual TX 1591/1611
Максимально гибкие настройки Audio
Аудио с раскладкой 5.1 и 7.1 увеличило количество аудиоканалов. Стандарт MADI обеспечивает удобный способ передачи огромного количества аудиоканалов по одному кабелю, что упрощает требования к кабелям для вещателей, ПТС и студий. FS-HDR поддерживает как входной, так и коаксиальный вход и выход MADI. Внутренняя матрица звука 277×208 позволяет вам маршрутизировать от 1 до 1 или 1 ко многим с полной маршрутизацией MADI, микшированием и всем звуком, поступающим из SDI, волоконно-оптических и AES-источников, для невероятного количества возможностей обработки звука в одном ящике.



Преобразование Closed Caption
FS-HDR поддерживает закрытые субтитры и конвертацию закрытых субтитров между форматами 2K/HD/SD и 4K/UltraHD, включая полное преобразование стандартов CEA-608 и CEA-708. FS-HDR может сохранять закрытые субтитры даже при преобразовании форматов, устраняя необходимость повторного ввода закрытых титров после преобразования.

Описание активного формата
Автоматически устанавливает информацию об активном формате в соответствии с преобразованным сигналом. Это означает, что информацию AFD не нужно прописывать в ручную ​​после преобразования. Это предоставляет точную информацию для устройств, которые понимают AFD.
Удаленная настройка и контроль
FS-HDR готов к работе в сети и поддерживает мониторинг SNMP и веб-дистанционное управление. Единицы могут быть подключены к любой сети Ethernet через встроенный порт Ethernet 10/100 / 1000MB, позволяя управлять и конфигурировать несколько блоков FS из любого веб-браузера на подключенном компьютере. Конфигурации могут быть сохранены и применены к нескольким устройствам, обеспечивая согласованность и быструю настройку при больших установках.


Операции с HDR/WCG Colorfront Engine
Обработка изображения происходит на базе человеческой модели восприятия изображения.
Оптимизированные инструменты для изменения цвета.
Обеспечивается миксимальная гибкость при изменении цветности/светности.
Поддержка входящих сигналов — Dynamic Range/Color Gamut
SDR BT.709 100 Nits
PQ BT.2020 1000 Nits
PQ P3D65 1000 Nits
Hybrid Log Gamma BT.2100
Sony S-Gamut3/S-Log3
ARRI Log C Wide Gamut
Panasonic V-log
RED Log3G10 Wide Gamut
Canon Log 2
Canon Log 3
Выход — Dynamic Range/Color Gamut
SDR BT.709 100 Nits
PQ BT.2020 1000 Nits
Hybrid Log Gamma BT.2100
Sony S-Gamut3/S-Log3
Функции конвертирования HDR-сигнала
HDR to HDR
HDR to SDR
SDR to HDR
Colorimetry (колометрия)
Supports BT.709 and BT.2020

Режимы работы
В четырехканальном режиме в разрешениях 2K, HD, or SD Video Processors
Одноканальный режим в разрешениях 4K, UltraHD, 2K, HD, or SD Video Processor

Поддерживаемые разрешения
(4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(UltraHD) 3840×2160PsF 23.98, 24, 25, 29.97, 30
(2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920×1080i 50, 59.94, 60
(HD) 1280×720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94
YCbCr, 4:2:2, 10-bit
