Blackmagic MultiView 4 HD

Blackmagic Multiview 4 HD

Параллельная передача SD- и HD-изображения на один экран

Blackmagic MultiView 4 HD — доступное по цене решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым, допуская включение и отключение таких дополнительных параметров, как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60, даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных, поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней (Level A и Level B). Кроме того, благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.

MultiView 4 Самый простой способ визуального контроля при работе с SD, HD и Ultra HD Blackmagic MultiView 4 имеет четыре независимых входа 6G-SDI с поддержкой SD-, HD- и Ultra HD-форматов вплоть до 2160p/30. В комплект поставки входит программное приложение, для работы с которым используют порт Ethernet. Оно позволяет выбирать звук для вывода и создавать собственные идентификаторы источников, отображаемых в конфигурации 2×2. Для полноценного аппаратного контроля можно добавить Teranex Mini Smart Panel, а для установки устройства в стойку — полку Teranex Mini Rack Shelf.

MultiView 16 Синхронный просмотр до 16 SD-, HD- и Ultra HD-сигналов MultiView 16 имеет 16 независимых входов 6G-SDI, что позволяет подключать SD-, HD- и Ultra HD-источники в любой комбинации для синхронного вывода всех сигналов на один дисплей. С помощью органов управления на передней панели,ЖК-дисплея и поворотной ручки можно менять настройки, выполнять назначение окон и отображать дополнительные параметры. Для мониторинга предусмотрено несколько конфигураций: 2×2, 3×3 и 4×4, а также полноэкранный режим.

Blackmagic MultiView — первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию, позволяя параллельно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.

Работа в студии и за ее пределами

Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.

Независимые окна

Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входахиспользуется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC,PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.

Просмотр в высоком разрешении

Лучшее решение для одновременного вывода изображений

MultiView поддерживает работу с HD, а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD, поэтому качество изображения будет значительно лучше,чем раньше. В конфигурации 2×2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920×1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры, проекторы, вещательные мониторы и другое оборудование.

Расширенный функционал

Идентификаторы окон, Tally и индикаторы звука

MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally,отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.

DI-интерфейс для передачи данныхс разной скоростью

Совместимость с SD-, HD- и Ultra HD‑техникой

MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входыобеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.

Практичный дизайн

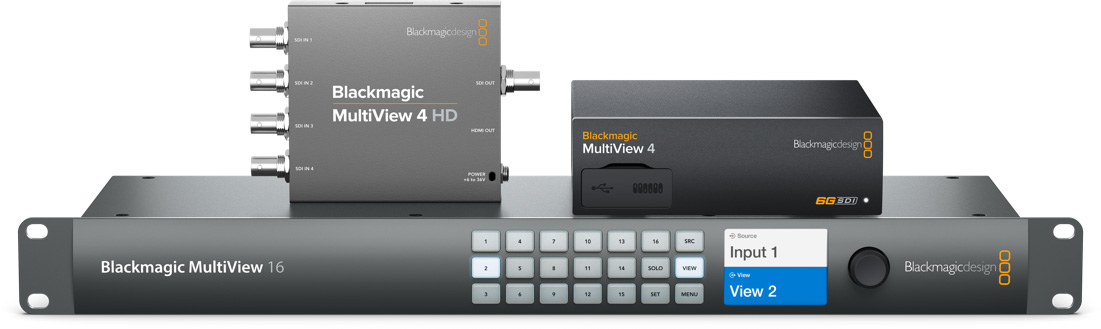

Три модели для любой инфраструктуры

MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу, достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками, встроенным ЖК-дисплееми поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.

Многооконный мониторинг без границ

Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация.

Дополнительная передняя панель Возможность установки Teranex Mini Smart Panel Blackmagic MultiView 4 допускает установку Teranex Mini Smart Panel — дополнительного блока управления с кнопками, встроенным ЖК-дисплеем и поворотной ручкой. Панель позволяет быстро выполнять настройку и менять параметры,включать идентификаторы источников и индикаторы звука,функцию Tally и отображение границ. С ее помощью также можно задавать IP-адрес и формат видео на выходе.

Миниатюрный корпус Совместимость со всеми аксессуарами для Teranex Mini MultiView 4 и модели линейки Teranex Mini с поддержкой 12G-SDI имеют одинаковые размеры корпуса, поэтому полку Teranex Mini Rack Shelf можно использовать для установки одного или нескольких устройств MultiView в стойку, отдельно от конвертеров или вместе с ними. Если работа в студии требует постоянного доступа к настройкам, достаточно добавить такой элемент,как Teranex Mini Smart Panel. Панель облегчает управление за счет удобных меню, которые обеспечивают более быстрое изменение параметров по сравнению с переключателями.

Внешнее управление

Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub, которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты,установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы, но и менять настройки.

Рабочий процесс

Идеальное решение для любого проекта

Линейка MultiView позволяет подобрать нужный вариант исполнения в зависимости от условий работы. Благодаря компактному размеру модели MultiView 4 допускают установку в любом удобном месте, в том числе на дополнительной полке в стойке. При наличии более четырех источников можно подключить несколько таких устройств или использовать MultiView 16. Дополнительно предусмотрено дистанционное управление по сети Ethernet или с помощью аппаратной панели.

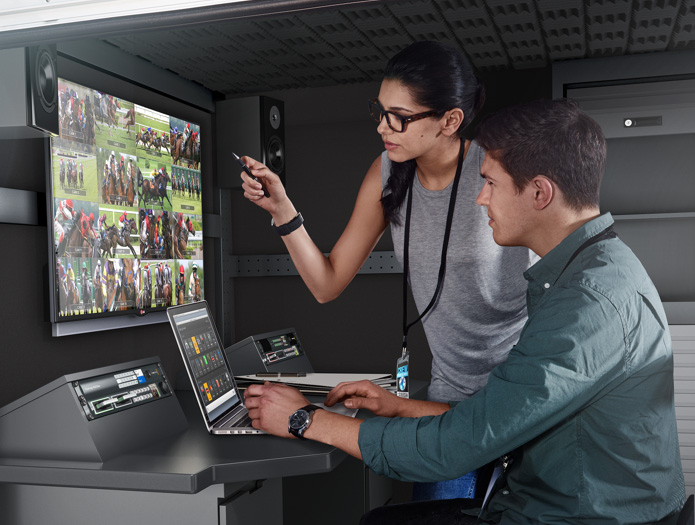

Создание контента в реальном времени

Качественный мониторинг сигналов камеры

Теперь во время работы на съемочной площадке сигналы всех камер можно выводить на один телевизионный экран. Имея компактный и легкий корпус, Blackmagic MultiView будет идеальным решением для передвижных телевизионных станций. Модели с поддержкой Ultra HD обеспечивают мониторинг с невероятно высокой четкостью, которая позволяет проверять фокусировку изображения и выявлять технические погрешности на передачах прямого эфира.

Аппаратные

Просмотр видео в любом формате на одном экране

С MultiView 16 появляется возможность оснастить аппаратную комнату широкоэкранными телевизорами, способными одновременно принимать до шестнадцати источников изображения. Наличие многоскоростных входов 6G-SDI, сквозных портов и автоматической повторной синхронизации позволяет принимать видео в SD, HD и Ultra HD вплоть до 2160p/30. Для MultiView 16 предусмотрено управление с передней панели, что облегчает процесс мониторинга при использовании большого количества сигналов.

Студии вещания

Современный мониторинг для многокамерного производства

Blackmagic MultiView значительно упрощает рабочий процесс многокамерного производства за счет вывода всех источников сигнала на Ultra HD-монитор. С его помощью можно контролировать качество видео, отслеживать состояние камер, проверять цвет, экспозицию и фокус. Калибровка нескольких дисплеев больше не потребуется — достаточно иметь один экран высокого разрешения. Если поступающее с одной из камер изображение отличается по цвету, это легко заметить и исправить.

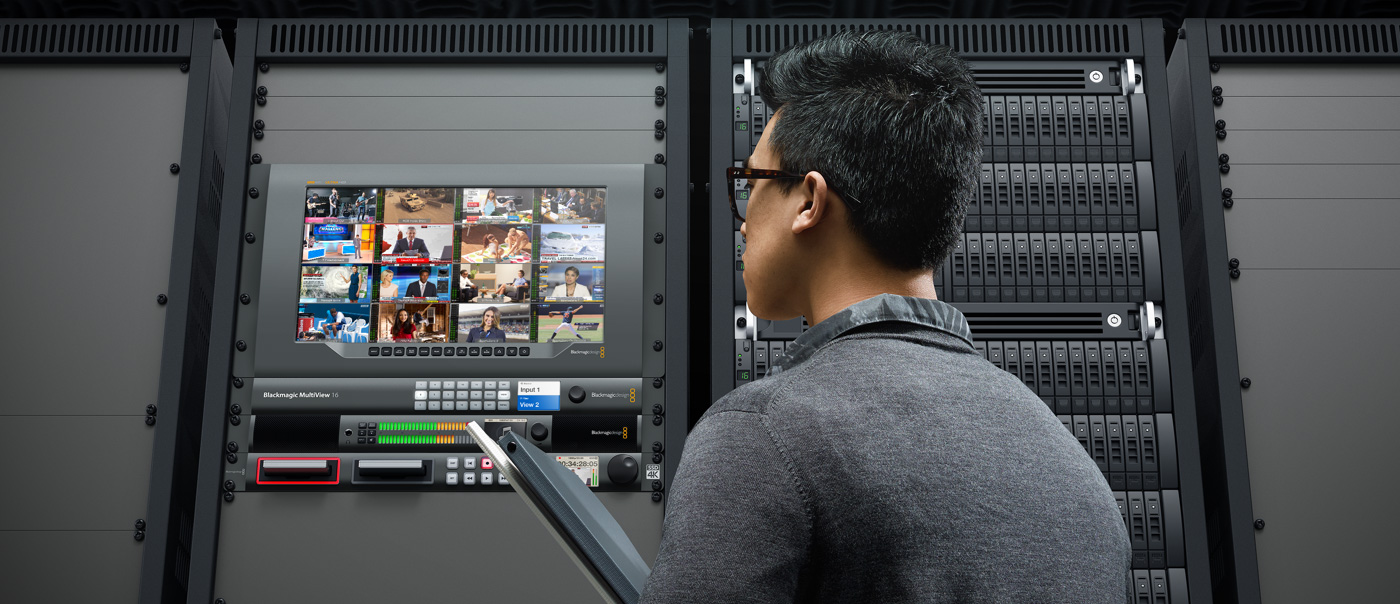

Постпроизводство

Полный визуальный контроль

Blackmagic MultiView 16 — идеальное решение для просмотра всех сигналов в студии. Благодаря сквозным портам и поддержке всех стандартов его можно использовать для приема видео с SDI-коммутатора с последующим выводом в многооконном режиме. Если создаваемый устройством выходной сигнал передать обратно, мониторинг будет доступен и в других местах. При наличии большой инфраструктуры предусмотрено управление с помощью аппаратных панелей Videohub по сети Ethernet.

Дизайн

Надежная работа в круглосуточном режиме

Все модели линейки отличаются продуманным дизайном и пригодны для непрерывной работы как в помещении, так и в мобильных условиях. Blackmagic MultiView 4 с компактными размерами подойдет для передвижных телевизионных станций, а Blackmagic MultiView 16 со сверхпрочным корпусом станет отличным решением для крупных студий.

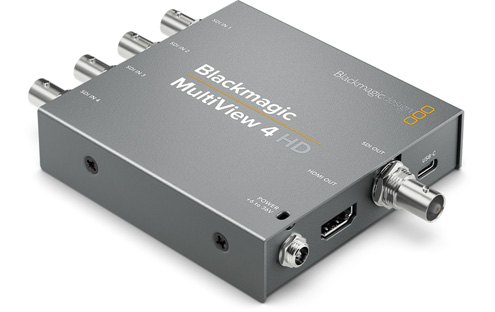

MultiView 4 HD

Малый форм-фактор, надежность и удобство в работе

MultiView 4 HD имеет компактный и исключительно прочный металлический корпус, рассчитанный в том числе на эксплуатацию в условиях внестудийного вещания. Чтобы автоматически вывести на один экран конфигурацию окон 2×2, достаточно соединить устройство с источниками сигнала. Модель оснащается встроенными переключателями, которые можно использовать для отображения идентификаторов и границ, а также для выбора звука. С помощью MultiView 4 и недорогого HDMI-телевизора вы получите самое доступное по цене решение для профессионального мониторинга в ПТС или на съемочной площадке.

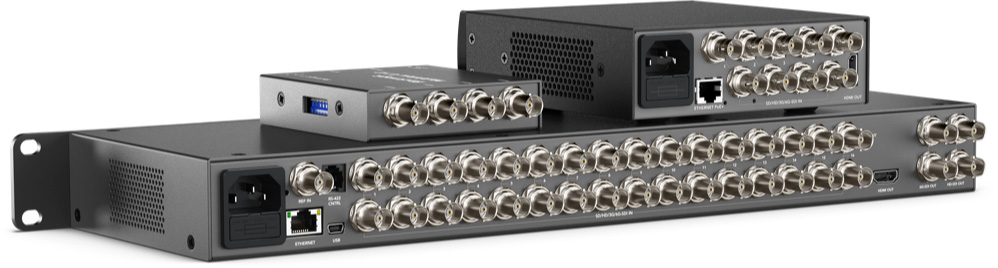

Разъемы профессионального уровня

Удобный вывод сигналов для многооконного мониторинга

Blackmagic MultiView имеет SDI-входы, которые поддерживают разную скорость передачи данных,обеспечивают низкое дрожание сигнала и автоматическую кадровую синхронизацию. На сквозном порте также выполняется повторная синхронизация, поэтому устройство можно подключать к любому SDI-оборудованию (например, для мониторинга видео, поступающего с камер на эфирный микшер, или для контроля всех SDI-сигналов на одном экране). Для вывода изображения служат интерфейсы HDMI и — в зависимости от модели — 3G-SDI (HD) или 6G-SDI(Ultra HD), а MultiView 16 дополнительно имеет выход HD-SDI для одновременной работы с HD и Ultra HD.

Универсальный блок питания переменного тока

Работа в любой стране мира

Все модели поддерживают напряжение 90-240 В переменного тока, поэтому с ними можно работать в любой точке земного шара. Передвижные телевизионные станции и мобильное оборудование часто приходится использовать в разных странах. Для этого предусмотрен встроенный блок питания, а на MultiView 4 HD он комплектуется международными адаптерами. MultiView 4 также может получать питание по локальной сети Ethernet от коммутатора PoE+.

Технические характеристики:

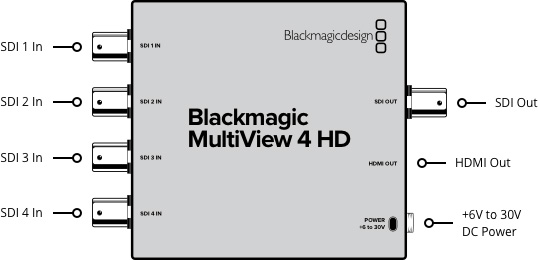

Разъемы

Видеовходы SDI

Четыре, с поддержкой SD‑SDI и HD‑SDI (10 бит)

Видеовыходы SDI

Один, с поддержкой HD‑SDI

Скорость передачи через SDI

270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с

Видеовыходы SDI для многооконного мониторинга

Один, с поддержкой HD-SDI (10 бит)

Видеовыходы HDMI для многооконного мониторинга

Один, HDMI типа A. Выход с поддержкой стандарта EDID.

Регенерация SDI-сигнала

На всех SDI-выходах. Автоматическое переключение между SD и HD.

Синхровход

Нет

Скорость передачи данных

Автоматическое определение стандартов SD и HD

Обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)

Настройка

USB 2.0

---

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

20p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы 2K

2K DCI/23,98p/24p/25p

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, ITU-R BT.656 и ITU-R BT.601

Индикация звука

В каждом окне, по шкале VU

Назначение источников

Нет

Частота выборки SDI‑изображения

4:2:2 и 4:4:4

Дискретизация SDI‑звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение SDI

4:2:2 и 4:4:4, 10 бит

Цветовое пространство SDI

YUV или RGB на входе, YUV на выходе

Автоматическое переключение SDI

Поддержка разных стандартов на каждом входе с автоматическим переключением между SD‑SDI и HD‑SDI

Поддержка метаданных через SDI

Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M

---

Управление

Встроенная панель управления

Нет

Внешняя панель управления

Нет

---

Дисплей

Нет

---

Программное обеспечение

Программное управление

Программное обеспечение MultiView для Windows™ и Mac OS X™ в комплекте поставки

Обновление внутреннего ПО

Через приложение для обновления ПО

---

Операционные системы

macOS 10.12 Sierra,
macOS 10.13 High Sierra или более поздняя версия

Windows 8.1 или Windows 10

---

Питание

Питание

Универсальный блок питания 12 В с международными адаптерами в комплекте поставки. Кабельная стяжка.

Защита от сбоев питания

Сохранение настроек в памяти и их восстановление при возобновлении питания

Потребляемая мощность

5,5 Вт

Диапазон рабочего напряжения

6-36 В постоянного тока

---

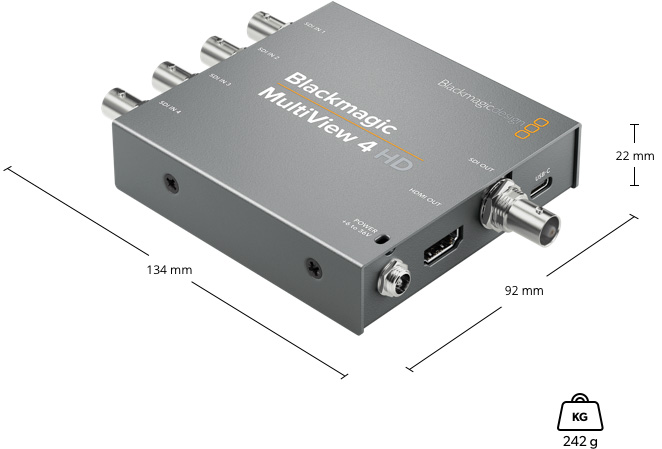

Физические размеры

---

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

---

Комплект поставки

Blackmagic MultiView 4 HD

Универсальный блок питания +12 В с международными адаптерами

---

Гарантия

Ограниченная гарантия производителя сроком 1 год
