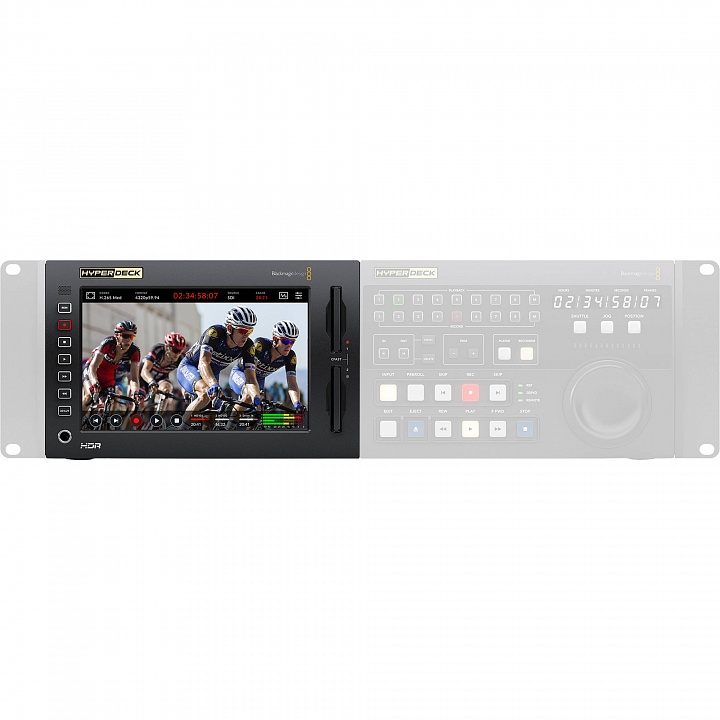

Blackmagic HyperDeck Extreme 8K HDR Видеорекордер

HyperDeck Extreme 8K HDR имеет все преимущества более ранних моделей этой линейки и целый ряд дополнительных функций, включая внутреннюю кэш-память как опцию, поддержку HDR и 3D LUT-таблиц. С решением HyperDeck Extreme вы будете полностью готовы к работе над проектами завтрашнего дня!

	Запись и просмотр Рекордер позволяет записывать 8K-материал с помощью кодека H.265, поэтому даже при исключительном качестве изображения затраты на покупку накопителей будут меньше. Для просмотра сохраняемого видео и управления устройством предусмотрен большой сенсорный дисплей, а чтобы получить традиционную вещательную деку, достаточно добавить блок HyperDeck Extreme Control.

Современный дизайн и привычное управление

HyperDeck Extreme имеет инновационный сенсорный экран, который позволяет видеть записываемый материал и контролировать работу устройства. Если нужно получить традиционную вещательную деку с привычными органами управления, достаточно добавить блок HyperDeck Extreme Control, причем оба модуля легко установить в стойку с оборудованием. Рекордер оснащен двумя слотами под карты CFast, интерфейсом Quad 12G-SDI с поддержкой 8K, аналоговыми разъемами, портом USB-C для сохранения на внешний диск, расположенным на передней панели динамиком и гнездом для наушников. Как дополнительная опция предусмотрена кэш-память, чтобы не допускать пропуска кадров при заполнении накопителя или его недостаточной скорости. Для питания можно использовать источники постоянного и переменного тока, поэтому решение подходит не только для студий, но и съемочных локаций.

Создание контента, работа с архивами и вывод на цифровые панели

HyperDeck Extreme имеет несколько областей применения. Устройство подходит для записи мастер-копии программы или сигнала отдельной камеры, а также для воспроизведения материала. Благодаря аналоговым входам его можно подключать к технике предыдущего поколения, чтобы из старых архивов на пленке готовить или монтировать контент для показа на стриминговых платформах. Рекордер также оснащен портом 10G Ethernet для скоростной передачи 8K-видео на цифровые рекламно-информационные панели. Кроме того, есть интерфейсы HDMI и SDI, встроенные индикаторы параметров и поддержка 3D LUT-таблиц, поэтому даже при работе на выезде получаемое изображение будет соответствовать всем вещательным стандартам качества.

Подготовка архивных материалов для онлайн-показа

По мере развития стриминговых платформ одной из насущных задач становится сохранение местного культурного наследия. Для ее решения можно выполнить оцифровку существующих архивных записей с созданием контента по доступной цене. Блок HyperDeck Extreme Control в сочетании с HyperDeck Extreme 8K позволяет подключиться к вещательным рекордерам предыдущего поколения, задать точки входа и выхода, а затем смонтировать материал. Для обслуживания этой конфигурации нужен только один человек. Чтобы работать с разными форматами и выполнять преобразование из SD в HD, достаточно добавить процессор Teranex Express. Дополнительно предусмотрена совместимость с деками Digital Betacam и Betacam SP, а также устройствами, которые используют однодюймовую ленту.

Запись и воспроизведение в полном 8K-разрешении

Рекордер имеет современный интерфейс Quad Link 12G-SDI для записи и воспроизведения материала в 8K-качестве. Разъемы поддерживают передачу сигнала с разной скоростью, поэтому они позволяют подключать устройство к 8K-оборудованию, а также переходить на SD, HD или Ultra HD. Сохранение контента ведется с помощью кодека H.265 на обычные карты памяти CFast. Кроме того, дека совместима с последними 8K-моделями телевизоров и проекторов, а также микшерами ATEM. Вместе с ней вы будете готовы к студийной работе в стандартах завтрашнего дня, которые уже начинают внедрять в Японии.

Большой сенсорный дисплей

Рекордер имеет инновационный сенсорный дисплей с миниатюрной временной шкалой, а также кнопки для контроля записи, воспроизведения и удаленного режима работы. Прокрутку можно выполнить простым перелистыванием изображения на экране, куда выводятся тайм-код, формат видео, состояние накопителя и индикация звука. Дополнительно предусмотрены контроль параметров сигнала, помощь при установке фокуса и экспозиции, выбор настроек, загрузка и сохранение 3D LUT-таблиц. Если нужно получить вещательную деку с традиционными органами управления, достаточно добавить блок HyperDeck Extreme Control.

Привычное управление вещательной декой

Блок HyperDeck Extreme Control позволяет превратить рекордер HyperDeck Extreme в вещательную деку с традиционными органами управления, которую легко разместить в стойке с оборудованием. При подключении через порт RS-422 допускается контроль до восьми устройств, в том числе предыдущего поколения, для монтажа материала с помощью точек входа и выхода. Подобный функционал будет удобен при оцифровке архивных записей и преобразовании форматов в случае работы с материалом разной кадровой частоты. Оба модуля являются разработкой компании Blackmagic Design и предназначены для компоновки друг с другом.

Два слота под карты CFast для непрерывной записи

Так как сохранение материала ведется на компактные карты памяти CFast в кодеке H.265, получаемые файлы имеют небольшой размер, что обеспечивает запись в течение длительного времени. Для накопителей предусмотрено два слота, поэтому при заполнении одного из них выполняют замену на другой без остановки работы. Из-за своих скоростных характеристик, доступности и малого форм-фактора CFast является превосходным носителем для вещательных компаний. Если дополнительно подключить станцию Blackmagic MultiDock 10G, можно также использовать SSD-диски. Емкости 1 ТБ хватит на 498 минут видео в 8Kp/60, 1059 минут в 2160p/60 (Ultra HD) или на 2354 минуты в 1080p/59,94. Это восемь часов в 8K-разрешении и свыше 39 — в HD!

Запись на внешние диски через USB-C

Рекордер имеет порт USB‑C, который позволяет применять внешние накопители большой емкости для продолжительной записи без ограничений из-за свободного места. В этом случае отпадает необходимость в копировании файлов, потому что носитель обеспечивает прямой монтаж имеющегося на нем контента. Еще одним преимуществом является поддержка форматов со значительным объемом информации, например при сохранении 8K‑видео в ProRes. Если подключить станцию Blackmagic MultiDock 10G, можно дополнительно использовать SSD‑диски и получить совместимость с другими моделями HyperDeck. Для работы с медиаматериалами и их систематизации есть меню, выводимое на сенсорный экран.

Кэш-память в виде дополнительной опции

При нехватке свободного места на карте или ее недостаточной скорости появляются пропущенные кадры. Чтобы устранить эту проблему, рекордер HyperDeck Extreme 8K можно оснастить накопителем PCIe, который будет служить как кэш-память. Туда автоматически записывается любой контент, не сохраненный на штатном носителе из-за его заполнения или при работе с форматами, требующими передачи большого объема информации. При установке такого диска используют специальную термическую прокладку из комплекта поставки.

Quad Link 12G-SDI для 8K,HDMI и аналоговые разъемы

HyperDeck Extreme 8K имеет интерфейс Quad Link 12G-SDI для соединения с SD-, HD-, Ultra HD- и 8K-устройствами. При воспроизведении файлов в формате RGBA 4:4:4:4 выходы SDI позволяют передавать вырезающий и заполняющий сигналы. Для совместимости с бытовыми телевизорами и проекторами предусмотрен HDMI-интерфейс, а для оцифровки архивных записей — поддержка балансного аналогового звука, Hi-Fi и тайм-кода. Кроме того, для целей мониторинга можно использовать понижающую конверсию с выводом изображения и служебных параметров через SDI. Дополнительно есть порт USB-C для установки внешних накопителей и 10G Ethernet для загрузки материала по протоколу FTP. Рекордер также оснащен силовыми разъемами для подключения к источникам постоянного (через XLR) и переменного (12 В) тока.

Яркий ЖК-дисплей и поддержка HDR

Устройство имеет исключительно яркий экран для вывода видео с широким динамическим диапазоном и готово к работе с HDR-материалом. Встроенные индикаторы позволяют контролировать параметры сигнала, а файлы содержат теги с данными, которые обеспечивают автоматическую настройку SDI- и HDMI-входов в соответствии с поступающим HDR-изображением. Кроме того, предусмотрены поддержка статических метаданных для систем передачи PQ и HLG по ST2084, охват на 100% в формате DCI-P3, а также соответствие стандартам Rec. 2020 и Rec. 709, определяющим параметры цветового пространства.

Встроенные инструменты контроля для соответствия стандартам качества

HyperDeck Extreme имеет целый ряд инструментов для технической проверки видео на соответствие вещательным стандартам. Форма сигнала служит для контроля яркости на входе во время записи или при воспроизведении. Вектороскоп дает возможность установить интенсивность цвета при контрольном значении 100%, для выявления некорректных уровней используются дисплеи RGB и YUV, а гистограмма показывает распределение элементов изображения от белого цвета к черному. Встроенные индикаторы легко отключить во время эфирной работы или выводить как картинка в картинке в верхнем правом углу экрана.

Современный интерфейс 12G-SDI для SD, HD, Ultra HD и 8K

Имея SDI- и HDMI-разъемы, дека позволяет использовать самые разные форматы, от SD (включая NTSC и PAL) до 8K (с разрешением 4320 пикселей при 23,98; 24; 25; 29,97; 50; 59,94 и 60 fps). Предусмотрена поддержка HD с разными видами развертки (720p/50; 720p/59,94; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94) и 1080 PsF. Кроме того, можно работать с Ultra HD до 2160p/59,94, а также с прогрессивным видео в 2K и 4K DCI при кадровой частоте до 25 fps. Устройство обеспечивает передачу сигнала 3G-SDI на обоих уровнях (Level A и Level B).

Использование кодеков H.265 и ProRes для более широкой совместимости

Поскольку 8K-изображение имеет в четыре раза больше пикселей по сравнению с Ultra HD, рекордер HyperDeck Extreme 8K использует кодек H.265. Это позволяет снизить затраты на запись и облегчает работу с файлами, так как при компрессии с коэффициентом от 60:1 и 285:1 значительно уменьшается их размер. H.265 как формат распознается основными операционными системами и подходит для всех разновидностей HD с прогрессивной разверткой, Ultra HD и 8K. Дополнительно предусмотрена поддержка ProRes 422 HQ, ProRes 422, ProRes 422 LT при сохранении и воспроизведении, а материал в ProRes 4444 можно применять для кеинга. Это обеспечивает совместимость с приложениями DaVinci Resolve, Media Composer, Premiere Pro и Final Cut Pro X.

Профессиональная работа с многоканальным SDI- и аналоговым звуком

HyperDeck Extreme 8K HDR позволяет на профессиональном уровне работать с аудиодорожкой в современной вещательной среде и при оцифровке архивного контента. В случае использования форматов на основе SDI можно в режиме реального времени записывать два, четыре, восемь или 16 каналов звука. Для приема аналогового сигнала есть четыре XLR-входа, через которые рекордер подключают к декам Betacam SP. Индикаторы со шкалой VU или PPM обеспечивают мониторинг уровня, а для бытовой техники (VHS- и DVD-рекордеры, а также ТВ-приставки) предусмотрены разъемы Hi-Fi. Благодаря такому количеству интерфейсов модель HyperDeck Extreme 8K HDR соответствует самым современным стандартам, в том числе строгим требованиям по шуму и искажениям.

Интерфейс на 11 основных языках

HyperDeck Extreme 8K имеет пользовательский интерфейс, который доступен на одном из 11 языков, включая английский, китайский, японский, корейский, испанский, немецкий, французский, русский, итальянский, португальский и турецкий. Выбор можно сделать как в начале работы над проектом, так и в любое другое удобное время, после чего все меню, функции и опции мониторинга через SDI-интерфейс будут отображаться с новой настройкой. Благодаря этому рекордер идеально подходит не только для международных команд, но и для локального применения в разных странах.

Современный порт 10G Ethernet

HyperDeck Extreme 8K HDR имеет порт Ethernet с пропускной способностью 10 Гбит/с, который обеспечивает безупречную передачу изображения на цифровые информационные панели гораздо быстрее, чем при работе с картами памяти CFast. Все модели линейки способны исполнять команды на основе простого текстового протокола, а для их проверки предусмотрена поддержка Telnet. Чтобы начать воспроизведение или запись, достаточно включить устройство и набрать Play или Record. Для дистанционной выгрузки файлов подойдет FTP-клиент либо стандартное приложение подобного класса. При доступе к дисковым массивам через разъем USB-C рекордер становится мощным элементом вещательной инфраструктуры для работы с медиаматериалами.

Поддержка протокола RS-422

RS-422 является наиболее известным протоколом управления вещательными деками с начала 1980-х годов. Разработанный компанией Sony, он используется почти на всем специальном оборудовании. HyperDeck Extreme 8K HDR также поддерживает RS-422, что позволяет подключать устройство непосредственно к эфирным системам. Для контроля дисковых рекордеров предусмотрен набор дополнительных команд через Advanced Media Protocol. При разработке собственных решений на базе RS-422 соединение с HyperDeck Extreme 8K выполнено успешно, если на экране отображается сообщение "0xF0E0" (30 или 60 fps), "0xF1E0" (25 или 50 fps) или "0xF2E0" (24 fps). Полный список команд есть в руководстве по эксплуатации, которое доступно в разделе поддержки на нашем веб-сайте.

Совместимость с панелями,микшерами и конвертерами

HyperDeck Extreme и блок HyperDeck Extreme Control с поддержкой стандартного в отрасли протокола RS-422 позволяют создать наращиваемую инфраструктуру на основе техники Blackmagic Design. Чтобы сохранять контент на твердотельные накопители, достаточно добавить новое решение Blackmagic MultiDock 10G. Рекордер HyperDeck Extreme 8K подойдет для воспроизведения клипов и записи изображения с отдельной камеры, а в тандеме с микшером ATEM Constellation 8K — для подготовки мастер-копии. Если нужно вывести вещательный сигнал на ТВ-экран для мониторинга, применения 3D LUT-таблиц и работы со специальными индикаторами, можно подключить конвертер Teranex SDI to HDMI 8K.

Видеовходы SDI	4
Видеовыходы SDI	Пять (12G‑SDI A/B/C/D и 3G‑SDI для мониторинга)
Скорость передачи через SDI	270 Мбит/с и 1,5/3/6/12 Гбит/с
Видеовходы HDMI 2.0	1
Видеовыходы HDMI 2.0	1
Входы аналогового видео	Один компонентный интерфейс YUV с тремя разъемами BNC. Один композитный интерфейс NTSC/PAL с одним разъемом BNC.
Выходы аналогового видео	Нет
Ввод аналогового звука	Четыре канала балансного аналогового звука через разъемы XLR и два канала небалансного звука через разъемы RCA
Встроенный динамик	Монофонический
Дисплей	7 дюймов (1920 x 1200) 2000 нит с охватом на 100% в формате DCI-P3 HDR
Разъемы для тайм‑кода	1 x XLR для ввода и 1 x XLR для вывода
Синхровход	Tri-Sync или Blackburst
Ввод звука через SDI	16-канальный встроенный звук
Вывод звука через SDI	16-канальный встроенный звук
Ввод звука через HDMI‑вход	Восьмиканальный встроенный звук
Вывод звука через HDMI‑выход	Восьмиканальный встроенный звук
Дистанционное управление	Порт RS-422 (вход и выход)
Настройка рекордера	Через пользовательский интерфейс или Blackmagic HyperDeck Ethernet Protocol
Ethernet	10 Гбит/с
Внешняя запись	Один порт USB-C 3.1 Gen 2 (до 10 Гбит/с) для сохранения на внешний носитель
Подключение к компьютеру	Один порт USB-С для обновления программного обеспечения
Стандарты и форматы Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
Форматы 2K DCI	1080p/23,98 DCI; 1080p/24 DCI; 1080p/25 DCI 1080PsF/23,98 DCI; 1080PsF/24 DCI; 1080PsF/25 DCI
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K DCI	2160p/23,98 DCI; 2160p/24 DCI; 2160p/25 DCI
Форматы 8K	4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/50; 4320p/59,94; 4320p/60
Форматы 8K DCI	4320p/23,98 DCI; 4320p/24 DCI; 4320p/25 DCI
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10 и SMPTE 2084
Поддержка метаданных через SDI	HD RP188 и поддержка скрытых субтитров CEA-708. Поддержка HDR-метаданных через SDI.
Дискретизация звука	Телевизионный стандарт (разрядность 24 бит, частота дискретизации 48 кГц)
Цветовая субдискретизация	4:2:2 YUV
Цветовое разрешение	10 бит
Цветовое пространство	REC 601, REC 709, REC 2020. Трехмерная LUT-таблица на основе 33 координатных точек с выбором из меню на вкладке LUTS.
Скорость передачи данных	Автоматическое определение стандартов SD, HD, 6G‑SDI, 12G‑SDI, 2SI Quad Link 12G‑SDI
Защита авторского права	Вход HDMI не позволяет вести сохранение с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Накопители Кэширование записи	Слот под дополнительную PCIe-плату (M.2) NVMe для кэширования записи (до 16 Гбит/с) и поддержкой размера 60, 80 и 110 мм
Накопители	По два слота под карты CFast 2.0, один порт USB-C 3.1 Gen 1 для записи на внешние накопители в SD, HD, Ultra HD и 8K
Тип накопителя	Карта CFast и флеш-диски USB‑C
Форматирование накопителя	Поддержка файловых систем exFAT (Windows, Mac) и HFS+ (Mac)
Поддерживаемые кодеки	ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime для любых форматов вплоть до 4320p/60. H.265 High, H.265 Medium, H.265 Low для всех форматов с прогрессивной разверткой вплоть до 4320p/60.
Индикаторы Экранные индикаторы	Форма волны, RGB, вектороскоп и гистограмма в 10-битном вещательном качестве
Режимы просмотра	Картинка в картинке и наложение с регулировкой прозрачности. Форма волны и RGB-дисплей для SD/HDR-сигнала, вектороскоп с масштабированием.
Запись на компьютер	Нет
Управление Встроенная панель управления	Встроенный сенсорный ЖК-дисплей для изменения настроек и навигации по меню
Внешнее управление	Порт RS-422 для управления декой, запуск/остановка записи по SDI-сигналу и тайм-коду. Blackmagic HyperDeck Ethernet Protocol в комплекте поставки.
ПО в комплекте	ОС Blackmagic HyperDeck Blackmagic HyperDeck Setup
Обновление внутреннего ПО	При запуске системы или с помощью утилиты Blackmagic HyperDeck Setup через порт USB
Операционные системы
Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия	Windows 8.1 или Windows 10
Дисплей	Встроенный ЖК-дисплей для вывода видео, звука, тайм-кода и настроек
Питание	Один встроенный блок питания переменного тока 100-240 В. Один 4-контактный разъем XLR 12 В для подключения внешнего источника или батареи.
Дополнительные аксессуары	Блок HyperDeck Extreme Control Набор HyperDeck Extreme Rack Mount Kit
Физическая установка	Высота: 3 RU; ширина: 0,5 RU
